Thay màn hình Macbook là một kĩ thuật tương đối phức tạp đòi hỏi một kĩ thuật viên kinh nghiệm.MACVIET.VN đánh giá độ khó 6 / 10 sau màn hình Macbook Retina và dòng mới nhất The new Macbook 12 " .

Bài viết chúng tôi chia sẻ dưới đây là quá trình tháo lắp và thay thế màn hình Macbook air nói chung.Ảnh chụp thực tế quá trình thay thế màn hình Macbook macbook air 13 inch Mid 2011

Sau đây là 31 bước cần thực hiện cần thiết trong quá trình thay thế màn hình Macbook Air

Bước 1 — Tháo bỏ mặt dưới Macbook


Bước 1 : Tháo Case dưới

  • Trước khi tiến hành Thay màn hình Macbook Air bạn nên đặt Macbook trên 1 bề mặt mềm mại để tránh làm xước máy
  • Remove 10 ốc vít được cố định vào máy
  • Hai vít với độ dài 9 mm ( Khoanh đỏ )
  • Tám vít với độ dài 2,6 mm ( Khoanh vàng )
  • Tua vít sử dụng trong trường hợp này là tua vít 5 cạnh . Loại chuyên dụng cho Macbook
Bước 2





Bước 2 : Dùng ngón tay nêm giữa màn hình và nắp nhôm mặt sau tách nhẹ và đặt gọn qua 1 bên



Bước 3 — Ngắt kết nối pin



Kéo dứt khoát giắc nối về phía cạnh trước của máy

  • Tùy chọn ngắt kết nối pin không hưởng tới quá trình thay thế.Tuy nhiên đối với mục đích phòng ngừa,chúng tôi khuyên bạn nên ngắt kết nối để tránh hiện tượng phóng điện
Bước 4 — I/O Board Cable


Nhấc I/O Board Cable ra khỏi bảng main

Bước 5



Cáp I / O được cố định bên dưới bởi lớp bằng keo khá chắc.Đặc biệt cẩn thận khi tháo gỡ



Nhẹ nhàng gỡ nốt đầu còn lại của I/O Board Cable

Bước 6 — Fan

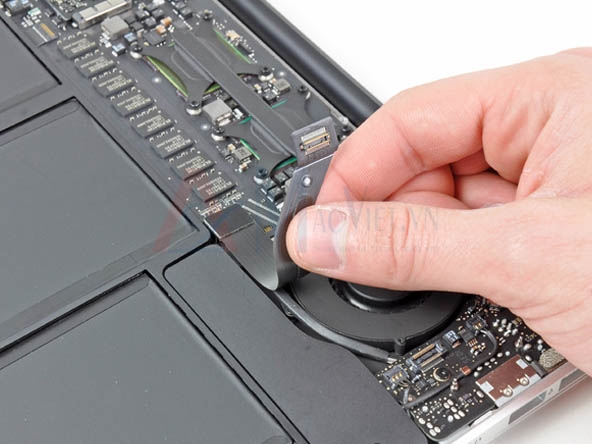

Sử dụng đầu thanh nhựa để cẩn thận lật nắp chắn cáp kết nối với quạt Fan

  • Chú ý : Đầu cáp kết nối với quạt tản nhiệt nằm dưới một miếng nhựa chứ không phải rút cáp kết nối một cách trực tiếp
Bước 7

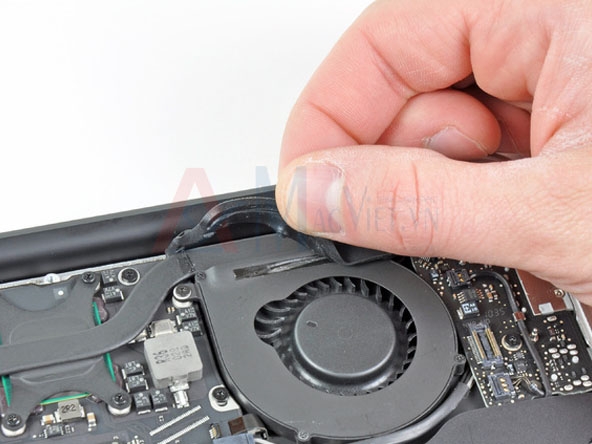

Bóc các miếng đệm cao su ra khỏi nắp trên của Fan

Bước 8



Bước 8 : Gỡ bỏ Fan ra khỏi vị trí cố định của nó

  • Tháo ba ốc vít cố định Fan dung tua vít T5
  • Một vít 3,6 mm ( Đỏ )
  • Một vít 2,7 mm ( Cam )
  • Một vít 3,6 mm ( Vàng )
Bước 9

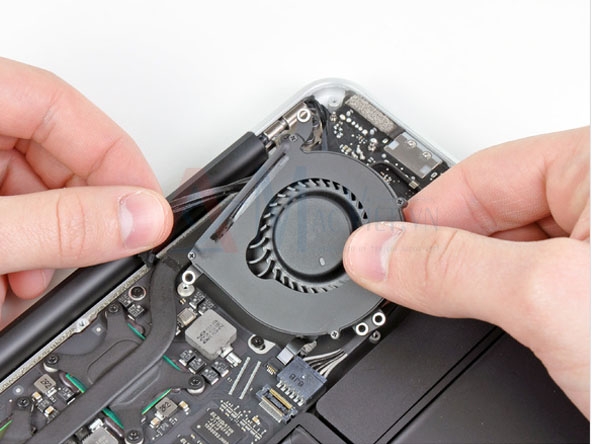

Nghiêng và nhấc quạt ra khỏi vị trí cố định



Bước 10 — I/O Board

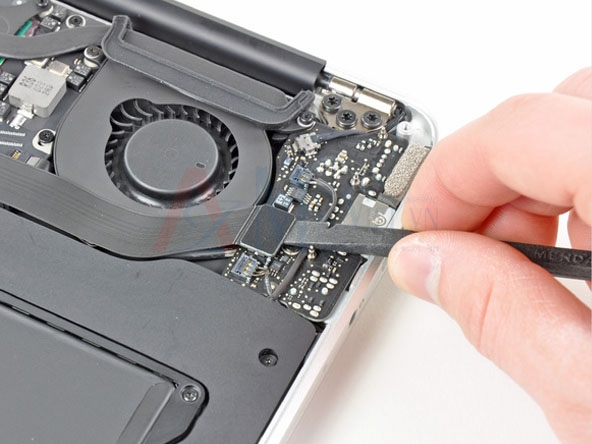

Kéo song song cáp với bề mặt main về phía cạnh phải của máy.

  • Ngắt kết nối I / O bằng cách kéo các dây cáp điện ra khỏi vị trí của nó trên bảng main.
Bước 11 — Ngắt kết nối camera



Sử dụng đầu vát của công cụ hỗ trợ để đẩy cáp kết nối

  • Kéo song song cáp camera với bề mặt của mainboard để ngắt kết nối . Sử dụng đầu vát của công cụ hỗ trợ để đẩy cáp kết nối
  • Lưu ý : Tuyệt đối không nhấc cáp này lên khi bạn ngắt kết nối , dùng sức có thể gây tổn thương cho main board
Bước 12 — Cáp kết nối âm thanh



Nâng dây loa kết nối lên trên I / O board.



Tách hoàn toàn dây cáp loa bên trái



Bước 13 — Cáp micro



Nâng nhẹ cáp nối micro lên và ra khỏi mainboard

Bước 14

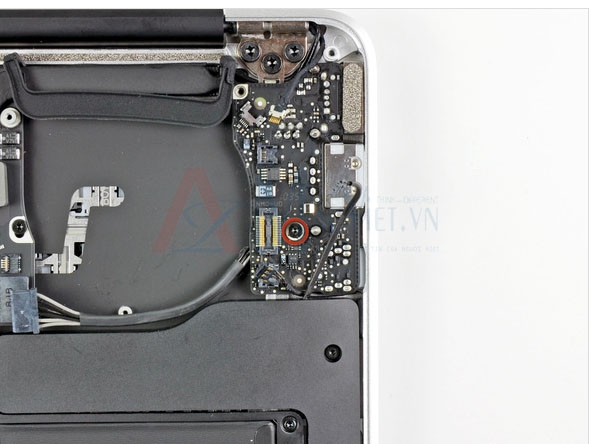

Tách bo nguồn chính ra khỏi mainboard bằng vít 3,6 mm (T5 )



Bước 15



Cẩn thận nhấc I/O board ra khỏi logic board và đặt sang một bên

Bước 16 — Pin



Pin Macbook được cố định bởi 5 vít

  • Tháo 5 ốc vít trên bề mặt pin.Cấu tạo các ốc như sau : :
  • 3 vít 6.3 mm (T5)
  • 2 vít 2.4 mm (T5)
Bước 17



Khi xử lý pin, tránh ép hoặc chạm vào các seo pin ( 4 seo pin) . Nhấc pin từ cạnh rồi đưa ra xa bản mạch


Bước 18 - Logic Board



Chắc chắn bạn đang lật nắp chắn có bản lề

  • Sử dụng đầu của công cụ hỗ trọ hoặc móng tay của bạn để lật lên nắp giữ cáp trackpad ( ổ cắm cáp ZIF) .
  • Chú ý : Chắc chắn bạn đang lật nắp chắn có bản lề , không phải là giắc cắm trực tiếp. Kéo cáp trackpad thẳng ra khỏi vị trí về phía trước máy.

Bước 19



Sử dụng spudger của bạn để giúp kéo cáp ra khỏi vị trí của nó.

  • Lật nắp chắn lên,gỡ bỏ cáp đèn nền bàn phím
  • Chú ý : Chắc chắn bạn đang lật nắp chắn có bản lề , không phải là giắc cắm trực tiếp. Kéo cáp đèn nền bàn phím khỏi vị trí về phía trước máy.
Bước 20



Tách cáp nối dây loa bên phải ra khỏi ổ cắm của nó trên bảng mainboard

Bước 21

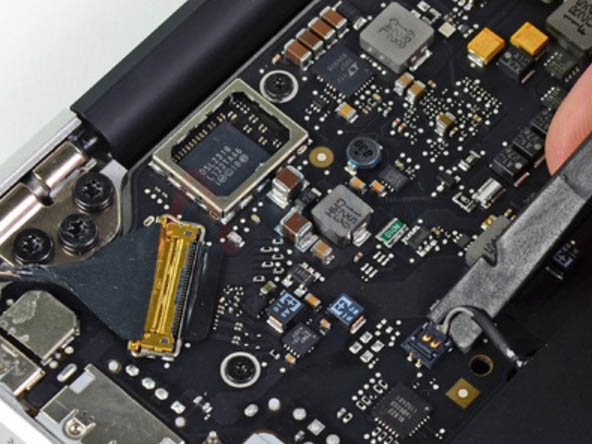

Nhẹ nhàng đẩy đầu của công cụ hỗ trợ lật khóa cố định cáp kết nối màn hình ra khỏi vị trí ổ cắm.



Dùng spudger và các ngón tay của bạn để nhẹ nhàng kéo cáp dữ liệu hiển thị từ socket của nó.

  • Lưu ý : Không kéo thẳng cáp kết nối màn hình ra khi chưa loại bỏ khóa cố định trách gây tổn thương cho cáp
Bước 22





Nâng cả hai đầu nối cáp AirPort/Bluetooth ra khỉ bảng mainboard

Bước 23



Nhẹ nhàng kéo gọn cáp AirPort / Bluetooth sang 1 bên

Bước 24



Tháo vít 2,85 mm (T5) cố định SSD ra khỏi bảng mainboard

Bước 25



Nghiêng nhẹ để tránh làm hỏng SSD



Kéo SSD thẳng ra khỏi vị trí và đặt gọn sang 1 bên bảng mainboard

  • Khi lắp ngược lại SSD, hãy chắc chắn nó nằm ở vị trí đúng trước khi gắn vít lại
Bước 26



Tách sáu vị trí vít 6.3 mm (T5 ) để gỡ mainboard

Bước 27



Tách hai vít 4,9 mm (T8 ) giữ lại 1 nhắm mục đích xoay màn hình

Bước 28



Nhẹ nhàng đẩy cáp wifi sang bên và loại bỏ vít 3 mm (T5) cuối cùng gắn với quạt Fan

  • Cẩn thận trong quá trình tháo lắp các cáp kết nối từ bảng logic tránh trường hợp nhầm lẫn


Giữ dây cáp ăng-ten và tách ra khỏi rãnh đi dây dừng lạiở cuối vị trái quạt Fan.



Bước 29



Nhẹ nhàng đặt cáp kết nối màn hình sang 1 bên

  • Tháo hai ốc 4,9 mm (T8) như hình
  • Chúng tôi cố ý để lại ốc vít thứ ba để hỗ trợ trong quá trình thay màn hình Macbook bên các bước dưới
Bước 30



Đặt Macbook vuông góc với mặt phẳng

Đặt Macbook vuông góc với mặt phẳng và giữ cố định nó như hình mô tả

Trong khi một tay giữ cố định thì tay còn lại loại bỏ vít 4,9 mm (T8) từ khung màn hình





Tháo vít 4,9 mm (T8) bảo vệ màn hình cuối cùng

Trước khi tháo vít khung màn hình còn lại , cần chắc chắn đã cố định và đều tay với bên kia trách trường hợp Macbook có thể bị rơi xuống mặt bàn gây vỡ . Linh kiện thay thế cho Macbook rất tốn kém nên cần sự chỉnh chu trong quá trình thay thế

Bước 31



Đẩy về phía mainbord, sau đó xoay nhẹ để tách hoàn toàn khung màn hình ra khỏi Macbook

Done ! Bạn tiến hành ngược lại để có 1 chiếc Macbook hoàn chỉnh.

Chào các bạn ! Bài viết khá chi tiết cho ta thấy sự phức tạp trong quá trình tháo lắp 1 chiêc Macbook cũng như Thay màn hình Macbook Air nói riêng.Ngoài ra bạn hoàn toàn có thể áp dụng bài viết này trong quá trình thay thế SSD hay thay thế pin,quạt Fan ....Chúc các bạn thành công !
